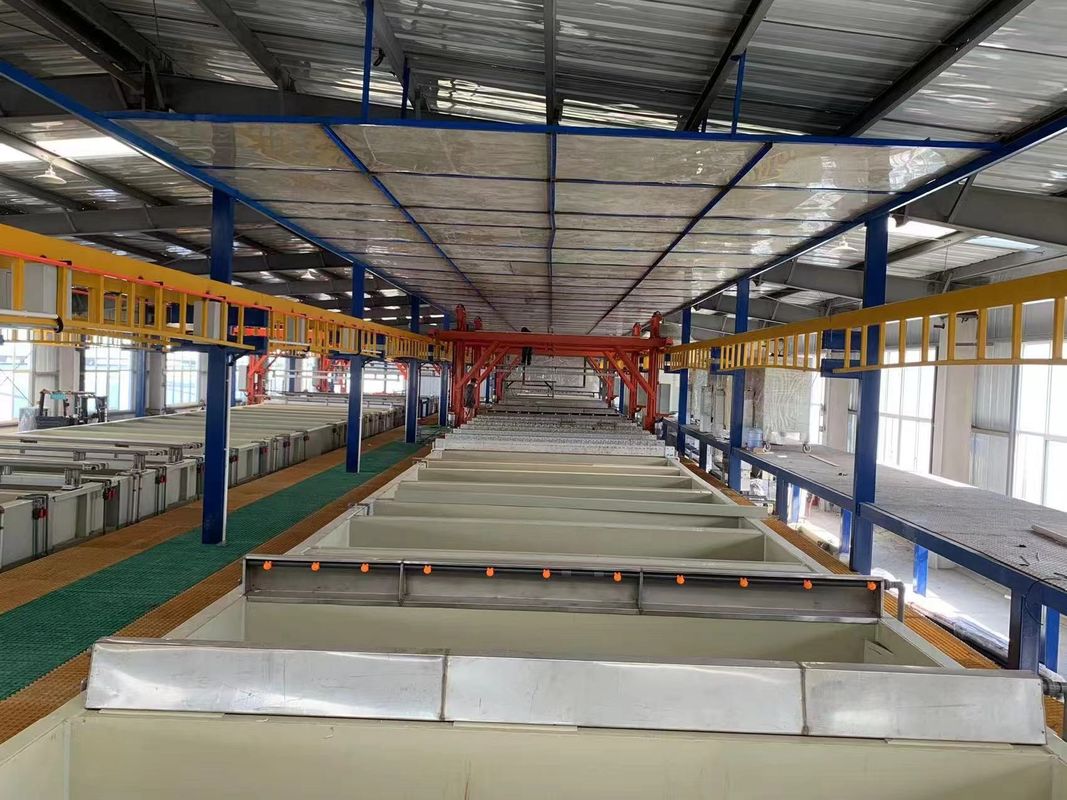

200~400 टन/महीने स्वचालित ऊर्ध्वाधर एल्यूमीनियम एनोडाइजिंग उत्पादन लाइन

200-400 टन/माह स्वचालित ऊर्ध्वाधर एल्यूमीनियम एनोडाइजिंग उत्पादन लाइन

अनुकूलन योग्यस्वचालित ऊर्ध्वाधर200~400 टन/मासिक आपूर्ति क्षमता के साथ एनोडाइजिंग उत्पादन लाइन

一.उत्पाद विवरण

1एनोडाइजिंग उत्पादन लाइन में सटीक उपकरण नियंत्रण और सख्त प्रक्रिया मापदंड नियंत्रण की आवश्यकता होती है, जिसमें वर्तमान घनत्व, तापमान, समय आदि शामिल हैं।केवल इन प्रमुख प्रक्रिया मापदंडों में महारत हासिल करने से ही उच्च गुणवत्ता वाले एनोडाइज्ड उत्पादों का उत्पादन किया जा सकता है.

2एनोडाइजिंग का व्यापक रूप से एयरोस्पेस, ऑटोमोटिव और इलेक्ट्रॉनिक्स जैसे उद्योगों में घटकों की सतह उपचार के लिए उपयोग किया जाता है। यह न केवल उत्पाद के प्रदर्शन को बढ़ाता है,लेकिन इसके साथ ही इसकी उपस्थिति को भी समृद्ध करता है.

3प्रौद्योगिकी की निरंतर प्रगति के साथ, एनोडाइजिंग तकनीक भी लगातार अनुकूलन और उन्नयन कर रही है, विभिन्न उद्योगों के लिए उच्च गुणवत्ता वाले सतह उपचार समाधान प्रदान कर रही है।

二डिजाइन की स्थिति

三प्रसंस्करण टैंक

四उपचार प्रक्रिया:

1. वसा घटाना
   (1) 6जग (रैक) / टैंक x 1 टैंक=6jig ((रैक)
   (2) उपचार का समयः 2-5 मिनट
2. क्षारीय उत्कीर्णन
   (1) 6जग (रैक) / टैंक x 2 टैंक=12जग(रैक)
   (2)उपचारसमयः 3-15 मिनट
3. तटस्थता
   (1) 6जग (रैक) / टैंक x 1 टैंक=6जग(रैक)
   (2)उपचारसमयः 1-5 मिनट
4. एनोडाइजिंग
   (1) 2 जिग (रैक) /टैंक x 4टैंक = 8जिग (रैक)
   (2) वर्तमान घनत्वः 130A/m2
   (3) प्रसंस्करण का समय: 30 मिनट
   (4) गैर-प्रसंस्करण समयः 10 मिनट
   (5) कुल समय 30+10=40 मिनट

(6)औसत एनोडाइजिंग परत: 0.3*1.3*30*0.77 =10.81um

5. रंग 1

1)क्लोर प्रक्रियाः मिश्रित नमक

2) मात्राः 2 जिग (रैक) /टैंक x 1टैंक = 2जिग (रैक)

3) वर्तमान घनत्वः 70A

4) प्रक्रिया समयः 2-8 मिनट

6सील करना
1) सील करने की विधि: मध्यम या सामान्य तापमान पर सील करना
2)मात्राः6 जार (रैक) / टैंक x 1 टैंक
3) प्रसंस्करण समय 10-15 मिनट

五. डिजाइन पैरामीटर और सेटिंग

1. एनोडाइजिंग उपचार क्षेत्र:
1) प्रत्येक एनोडाइजिंग प्रक्रिया टैंक के लिए 40 मिनट की आवश्यकता होती है, जहां कुल jig ((रैक) / वर्षः​

(२ रैक x ४ टैंक x ६० मिनट/घंटा) ÷ ४० मिनट x ६०० घंटे = ७२०० जिक्स (रैक)

2)डिजाइन 50m2^/jig ((rack) । जहां प्रत्येक टैंक 100m2 है
3)क्षेत्र उपचार/वर्षः 7200jig ((रैक) x 50m2 /jig = 360000m2

2. एनोडाइजिंग उपचार वजनः
मासिक उत्पादन

360000m2÷350m2/T*0.4=411T¥400T

360000m2÷350m2/T*0.3=308T¥300T

360000m2÷350m2/T*0.2=205T₹200T

3.बिजली की खपत:
1) एनोडाइजिंग टैंक:100m2/टैंक* 130A/m2÷0.2=A/टैंक

पावर रेक्टिफायर: 15000A =4 यूनिट
2) क्लोरिंग टैंक:100m2/टैंक × 70A/m2÷0.9 = 7777A/टैंक

रंग सुधारकः 8000A =2 यूनिट

六. प्रक्रिया चैट
