| ब्रांड नाम: | MEI-AL |
| मॉडल संख्या: | 2000T/MOUTH |
| एमओक्यू: | 1SET |
| कीमत: | RMB18,000,000-22,000,000/set |
| पैकेजिंग विवरण: | निर्यात स्टैंडर पैकिंग |
| भुगतान की शर्तें: | टी/टी, मनीग्राम, वेस्टर्न यूनियन |

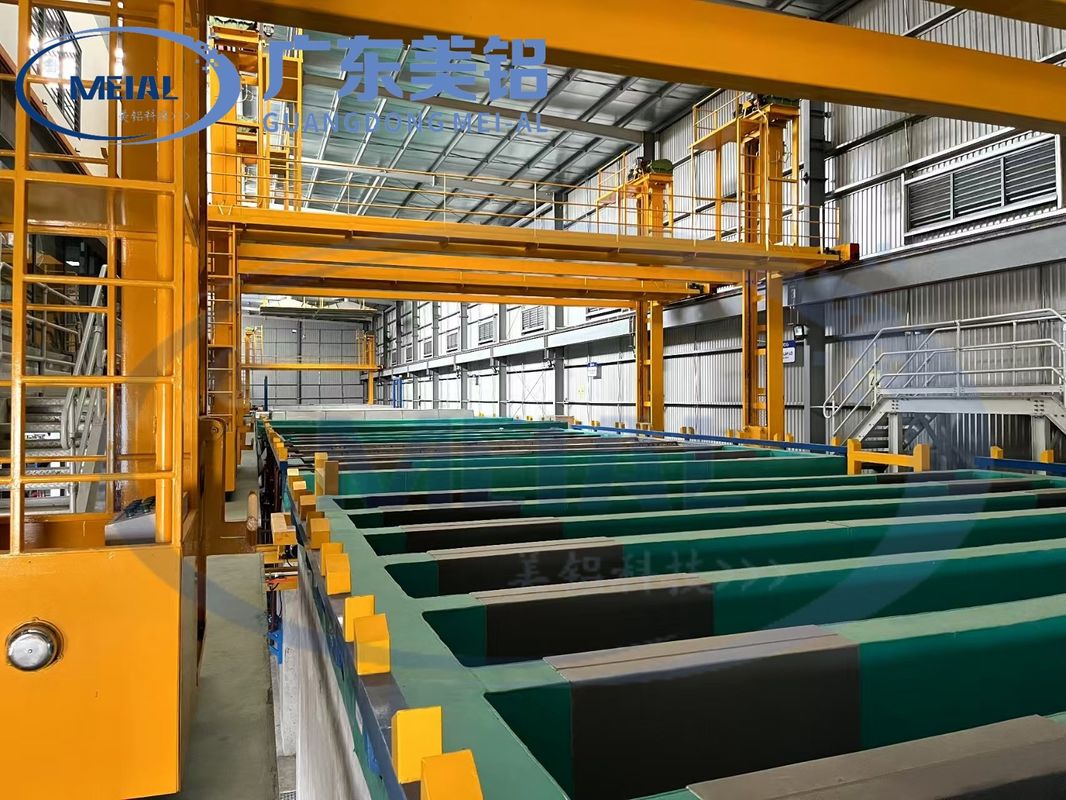

2000 टन/मुंह स्वचालित एनोडाइजिंग लाइन प्रक्रिया संचालन प्रकार MEIAL
一.उत्पाद का वर्णन
1एनोडाइजिंग उत्पादन लाइन गर्मी वसूली प्रणाली को लागू करके, प्रक्रिया मापदंडों को अनुकूलित करके, ऊर्जा दक्षता में सुधार करने का प्रयास करती है।ऊर्जा-बचत उपकरण और अन्य ऊर्जा-बचत उपायों का उपयोग करना.
2एनोडाइजिंग लाइन ने एनोडाइजिंग प्रक्रिया के दौरान उत्पन्न उप-उत्पादों और अपशिष्ट से निपटने के लिए अपशिष्ट प्रबंधन रणनीति विकसित की है।
3एनोडाइजिंग उत्पादन लाइनों को प्रक्रिया की दक्षता और स्थिरता में सुधार के लिए स्वचालन और रोबोटिक्स के साथ जोड़ा जा सकता है।
二डिजाइन की स्थिति
| 1 | मिश्र धातु | एल्यूमीनियम 6061 से 6063 या अन्य |
| 2 | एनोडाइजिंग फिल्म सोच | 10 ~ 15μmm |
| 3 | औसत कवर क्षेत्र | 350m2/T (टन) |
| 4 | एल्यूमीनियम प्रोफाइल की अधिकतम लंबाई | 6500 मिमी |
| 5 | एक्सट्रूज़न अनुपात | 2.5 किलोग्राम/मी2 |
| 6 | कामकाजी घंटे/मीटर | 300d/m x 20h/d = 600h/m |
| 7 | रैक प्रणाली | दो उपकरणरैक |
| 8 | रैक ऑपरेशन | मैनुअल |
| 9 | उपकरण उपयोग दर | 0.9 |
| 10 | विद्युत आपूर्ति | एसी 3फेज 380v 50hz |
| 11 | नियंत्रण शक्ति | AC220V 50Hz |
| 12 | जल आपूर्ति | 2kg/cm2·G |
| 13 | गर्म भाप | 6kg/cm2·G |
| 14 | कंप्रेसर हवा | 6kg/cm2·G |
三प्रसंस्करण टैंक
| 1 | वसा घटाने वाला [मुक्त सल्फ्यूरिक एसिड180±30 g/l] | 1 टैंक |
| 2 | क्षारीय उत्कीर्णन[Fक्षारीय 40-60g/l,Al3+ 30-120g/] | 2 टैंक |
| 3 | तटस्थता[मुक्त सल्फ्यूरिक एसिड180±20g/l] | 1 टैंक |
| 4 | एनोडाइजिंग [मुक्त सल्फ्यूरिक एसिड140-180g/l,Al3+≤20g/l] | 4 टैंक |
| 5 | रंग [स्टैनस सल्फेट 3-8 ग्राम/लीटर,मुक्त सल्फ्यूरिक एसिड15-25g/l, PH 0.8-1.2] | 2 टैंक |
| 6 | मध्यम तापमान सीलिंग [PH 5-6.5,निकेल आयन0.8-1.3 ग्राम/लीटर,फ्लोरियन0.3-0.7 g/l] | 3 टैंक |
四उपचार प्रक्रिया:
(6)औसत एनोडाइजिंग परत: 0.3*1.3*30*0.77 =10.81um
1)क्लोर प्रक्रियाः मिश्रित नमक
2) मात्राः 2 जिग (रैक) /टैंक x 1टैंक = 2जिग (रैक)
3) वर्तमान घनत्वः 70A
4) प्रक्रिया समयः 2-8 मिनट
6सील करना
1) सील करने की विधि: मध्यम या सामान्य तापमान पर सील करना
2)मात्राः6 जार (रैक) / टैंक x 1 टैंक
3) प्रसंस्करण समय 10-15 मिनट
五. डिजाइन पैरामीटर और सेटिंग
1. एनोडाइजिंग उपचार क्षेत्र:
1) प्रत्येक एनोडाइजिंग प्रक्रिया टैंक के लिए 40 मिनट की आवश्यकता होती है, जहां कुल jig ((रैक) / वर्षः
(२ रैक x ४ टैंक x ६० मिनट/घंटा) ÷४० मिनट x ६०० घंटे = ७२०० जिक्स (रैक)
2)डिजाइन 50m2/jig ((rack) । जहां प्रत्येक टैंक 100m2 है
3)क्षेत्र उपचार/वर्षः 7200jig ((रैक) x 50m2 /jig = 360000m2
2. एनोडाइजिंग उपचार वजनः
मासिक उत्पादनः 360000m2÷350m2/T*0.9=925T¥900T
3.बिजली की खपत:
1) एनोडाइजिंग टैंक:100m2/टैंक* 130A/m2÷0.9=14444A/टैंक
पावर रेक्टिफायर: 15000A =4 यूनिट
2) क्लोरिंग टैंक:100m2/टैंक × 70A/m2÷0.9 = 7777A/टैंक
रंग सुधारकः 8000A =2 यूनिट
六. प्रक्रिया चैट
| यूएन के लिए निबंधन | ||
| 1 | डी | वसा घटाना |
| 2 | रु. | कुल्ला करना |
| 3 | HW Rs | गर्म पानी से कुल्ला करना |
| 4 | AE | क्षारीय उत्कीर्णन |
| 5 | नहीं | तटस्थता |
| 6 | एक | एनोडाइजिंग |
| 7 | Cl | रंग |
| 8 | स्ल | सील करना |
| 9 | एमयू | सामग्री उतारना |
| 10 | पीसी | पैकिंग |
