| ब्रांड नाम: | MEI-AL |
| मॉडल संख्या: | एपीएल-700टी |
| एमओक्यू: | 1SET |
| कीमत: | RMB7,000,000-9,000,000/set |
| पैकेजिंग विवरण: | निर्यात स्टैंडर पैकिंग |
| भुगतान की शर्तें: | टी/टी |

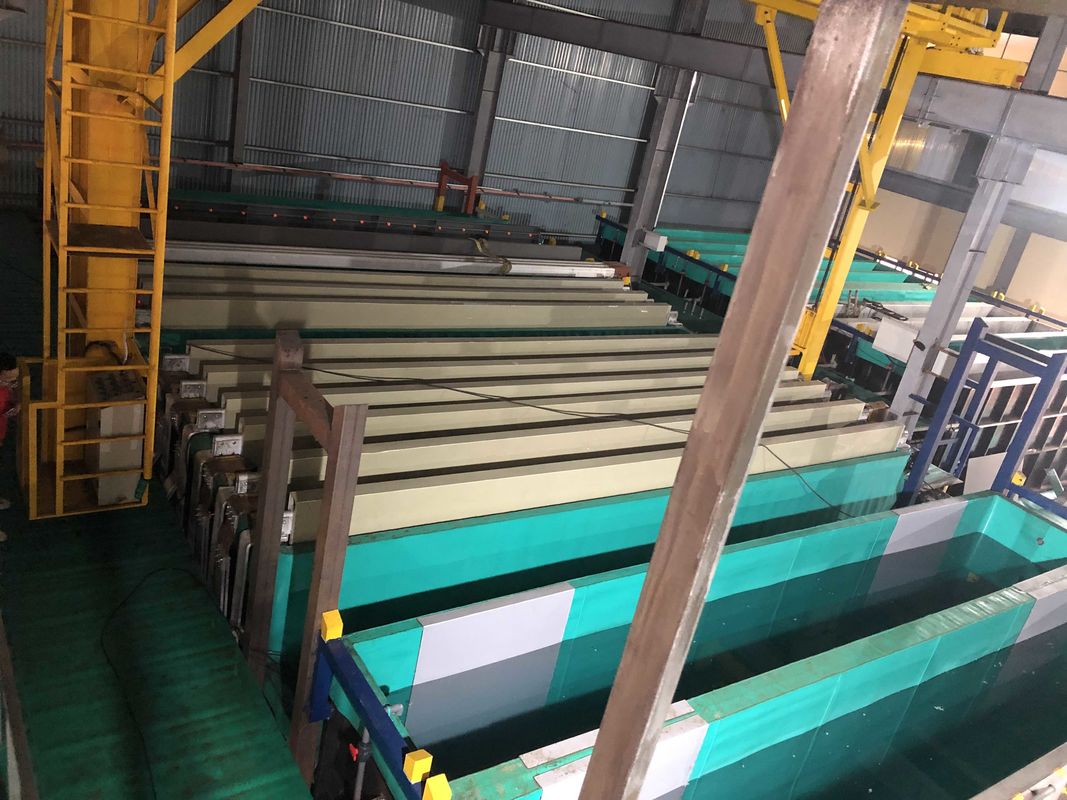

700 टन/महीने ऊंचाई गुणवत्ता वाले एनोडाइजिंग एल्यूमीनियम एक्सट्रूज़न प्रोफाइल उत्पादन लाइन
一उत्पादन विवरण:
1एनोडाइजिंग उत्पादन लाइनें ऊर्जा-बचत उपायों को लागू करके ऊर्जा दक्षता को अनुकूलित करने का प्रयास करती हैं। इसमें ऊर्जा-कुशल उपकरण का उपयोग शामिल हो सकता है,ऊर्जा खपत को कम करने के लिए प्रक्रिया मापदंडों का अनुकूलन, और ऊर्जा वसूली प्रणालियों को लागू करना।
2एनोडाइजिंग उत्पादन लाइनों में प्रक्रियाओं को सुव्यवस्थित करने, स्थिरता में सुधार करने और उत्पादकता बढ़ाने के लिए स्वचालन प्रौद्योगिकियों को शामिल किया जा सकता है।
3एनोडाइजिंग उत्पादन लाइनें प्रक्रिया डेटा एकत्र करने, संग्रहीत करने और विश्लेषण करने के लिए डेटा प्रबंधन प्रणालियों का उपयोग करती हैं।
二डिजाइन की स्थिति
| 1 | मिश्र धातु | एल्यूमीनियम 6061 से 6063 या अन्य |
| 2 | एनोडाइजिंग फिल्म सोच | 10~ 12μmमाइक्रोन |
| 3 | औसत कवर क्षेत्र | 400m2/T (((टन) |
| 4 | एल्यूमीनियम प्रोफाइल की अधिकतम लंबाई | 6500 मिमी |
| 5 | एक्सट्रूज़न अनुपात | 2.5 किलोग्राम/मी2 |
| 6 | कामकाजी घंटे/मीटर | 300d/m x 20h/d = 600h/m |
| 7 | रैक प्रणाली | दो उपकरणरैक |
| 8 | रैक ऑपरेशन | मैनुअल |
| 9 | उपकरण उपयोग दर | 0.9 |
| 10 | विद्युत आपूर्ति | एसी 3फेज 380v 50hz |
| 11 | नियंत्रण शक्ति | AC220V 50Hz |
| 12 | जल आपूर्ति | 2kg/cm2·G |
| 13 | गर्म भाप | 6kg/cm2·G |
| 14 | कंप्रेसर हवा | 6kg/cm2·G |
三प्रसंस्करण टैंक
| 1 | वसा घटाने वाला [मुक्त सल्फ्यूरिक एसिड180±30 g/l] | 1 टैंक |
| 2 | क्षारीय उत्कीर्णन[Fक्षारीय 40-60g/l,Al3+ 30-120g/] | 2 टैंक |
| 3 | निष्क्रियता[मुक्त सल्फ्यूरिक एसिड180±20g/l] | 1 टैंक |
| 4 | एनोडाइजिंग [मुक्त सल्फ्यूरिक एसिड140-180g/l,Al3+≤20g/l] | 3 टैंक |
| 5 | रंग [स्टैनस सल्फेट 3-8 ग्राम/लीटर,मुक्त सल्फ्यूरिक एसिड15-25g/l, PH 0.8-1.2] | 1 टैंक |
| 6 | मध्यम तापमान सीलिंग [PH 5-6.5,निकेल आयन0.8-1.3 ग्राम/लीटर,फ्लोरियन0.3-0.7 g/l] | 1 टैंक |
四,उपचार प्रक्रिया:
(6)औसत एनोडाइजिंग परत: 0.36*1.3*28*0.77 =10.1um
1)क्लोर प्रक्रियाः मिश्रित नमक
2) मात्राः 2 जिग (रैक) /टैंक x 1टैंक = 2जिग (रैक)
3) वर्तमान घनत्वः 70A
4) प्रक्रिया समयः 2-8 मिनट
6सील करना
1) सील करने की विधि: मध्यम या सामान्य तापमान पर सील करना
2)मात्राः6 जार (रैक) / टैंक x 1 टैंक
3) प्रसंस्करण समय 10-15 मिनट
五. डिजाइन पैरामीटर और सेटिंग
1. एनोडाइजिंग उपचार क्षेत्र:
1)प्रत्येक एनोडाइजिंग प्रक्रिया टैंक के लिए 38 मिनट की आवश्यकता होती है, जहां कुल jig ((rack) / वर्षः
(२ रैक x ३ टैंक x ६० मिनट/घंटा) ÷ ३८ मिनट x ६०० घंटे = ५६८४ jig ((रैक)
2)डिजाइन 57.1m2/jig ((rack) । जहां प्रत्येक टैंक 114.2m2 है
3) क्षेत्र उपचार/वर्ष:5684jig ((rack) x 57.1m2 /jig =324556m2
2. एनोडाइजिंग उपचार वजनः
मासिक उत्पादनः 324556m2÷400m2/T*0.9=730T¥700T
3.बिजली की खपत:
1) एनोडाइजिंग टैंक:100m2/टैंक* 130A/m2÷0.9=14444A/टैंक
पावर रेक्टिफायर: 15000A = 3 यूनिट
2) क्लोरिंग टैंक:100m2/टैंक × 70A/m2÷0.9 = 7777A/टैंक
रंग सुधारकः 8000A = 1 इकाई
六. प्रक्रिया चैट
| यूएन के लिए निबंधन | ||
| 1 | डी | वसा घटाना |
| 2 | रु. | कुल्ला करना |
| 3 | HW Rs | गर्म पानी से कुल्ला करना |
| 4 | AE | क्षारीय उत्कीर्णन |
| 5 | नहीं | निष्क्रियता |
| 6 | एक | एनोडाइजिंग |
| 7 | Cl | रंग |
| 8 | स्ल | सील करना |
| 9 | एमयू | सामग्री उतारना |
| 10 | पीसी | पैकिंग |
