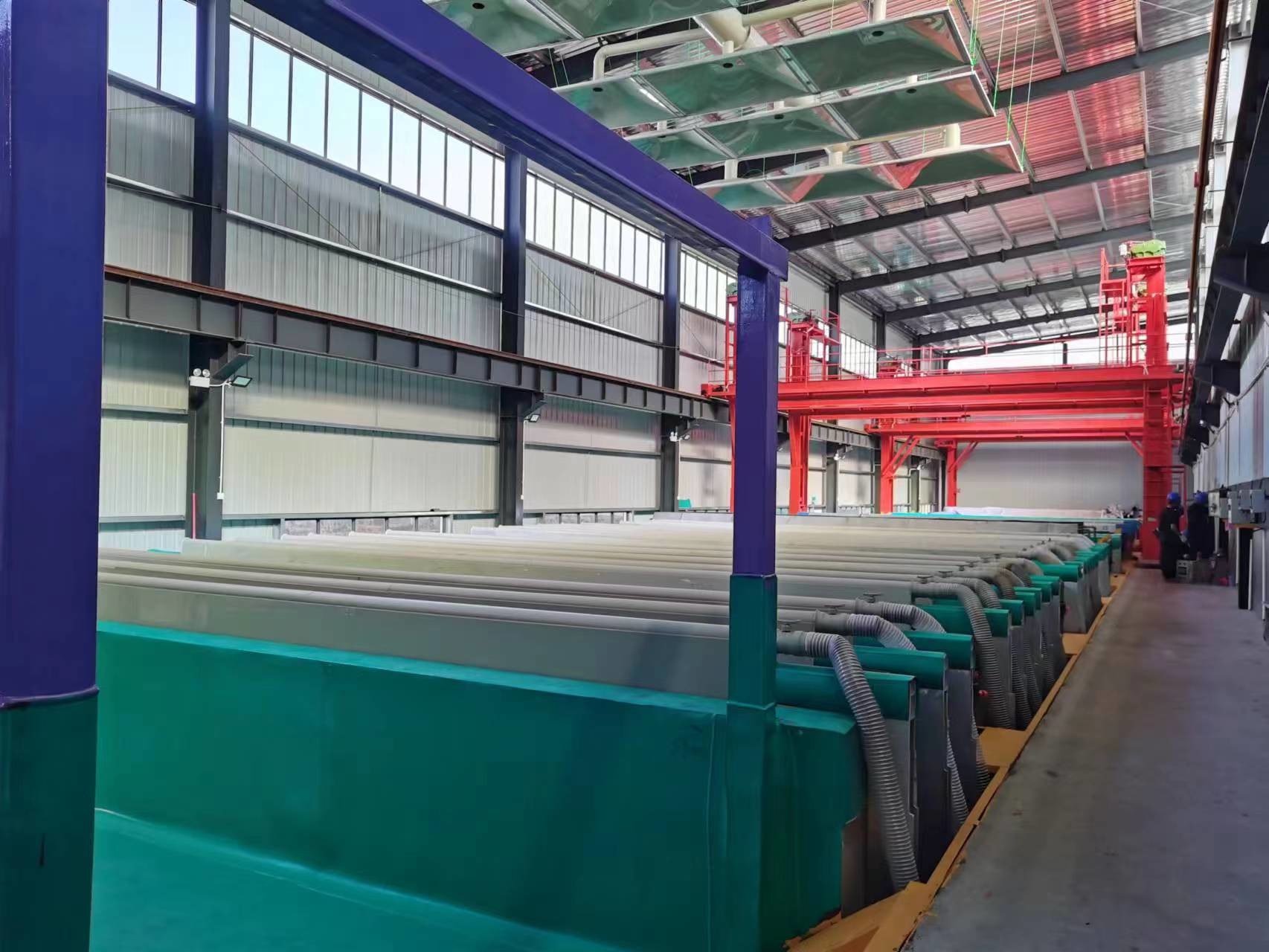

एल्यूमीनियम प्रोफाइल के लिए ऊर्जा बचत 900T/M एनोडाइजिंग उत्पादन लाइन
一.उत्पाद विवरण
1एनोडाइजिंग उत्पादन लाइनों में कई भागों या बैचों के कुशल प्रसंस्करण को सुनिश्चित करने के लिए बैच प्रबंधन प्रणाली का उपयोग किया जाता है।
2एनोडाइजिंग उत्पादन लाइनों को एल्यूमीनियम और इसके मिश्र धातुओं, टाइटेनियम, मैग्नीशियम और कुछ प्रकार के स्टेनलेस स्टील सहित सामग्री की एक विस्तृत श्रृंखला को संभालने के लिए डिज़ाइन किया गया है।
3.एनोडिजिंग उत्पादन लाइनों को ऑटोमोटिव, एयरोस्पेस, इलेक्ट्रॉनिक्स, निर्माण, उपभोक्ता वस्तुओं और वास्तुकला क्षेत्रों सहित विभिन्न उद्योगों में अनुप्रयोग मिलते हैं।
二डिजाइन की स्थिति
| 1 | मिश्र धातु | एल्यूमीनियम 6061 से 6063 या अन्य |
| 2 | एनोडाइजिंग फिल्म सोच | 10~ 12μmm |
| 3 | औसत कवर क्षेत्र | 350m2/T (टन) |
| 4 | एल्यूमीनियम प्रोफाइल की अधिकतम लंबाई | 6500 मिमी |
| 5 | एक्सट्रूज़न अनुपात | 2.5 किलोग्राम/मी2 |
| 6 | कामकाजी घंटे/मीटर | 300d/m x 20h/d = 600h/m |
| 7 | रैक प्रणाली | दो उपकरणरैक |
| 8 | रैक ऑपरेशन | मैनुअल |
| 9 | उपकरण उपयोग दर | 0.9 |
| 10 | विद्युत आपूर्ति | एसी 3फेज 380v 50hz |
| 11 | नियंत्रण शक्ति | AC220V 50Hz |
| 12 | जल आपूर्ति | 2kg/cm2·G |
| 13 | गर्म भाप | 6kg/cm2·G |
| 14 | कंप्रेसर हवा | 6kg/cm2·G |
三प्रसंस्करण टैंक
| 1 | वसा घटाने वाला [मुक्त सल्फ्यूरिक एसिड180±30 g/l] | 1 टैंक |
| 2 | क्षारीय उत्कीर्णन[Fक्षारीय 40-60g/l,Al3+ 30-120g/] | 2 टैंक |
| 3 | तटस्थता[मुक्त सल्फ्यूरिक एसिड180±20g/l] | 1 टैंक |
| 4 | एनोडाइजिंग [मुक्त सल्फ्यूरिक एसिड140-180g/l,Al3+≤20g/l] | 4 टैंक |
| 5 | रंग [स्टैनस सल्फेट 3-8 ग्राम/लीटर,मुक्त सल्फ्यूरिक एसिड15-25g/l, PH 0.8-1.2] | 2 टैंक |
| 6 | मध्यम तापमान सीलिंग [PH 5-6.5,निकेल आयन0.8-1.3 ग्राम/लीटर,फ्लोरियन0.3-0.7 g/l] | 3 टैंक |
四उपचार प्रक्रिया:
(6)औसत एनोडाइजिंग परत: 0.3*1.3*30*0.77 =10.81um
1)क्लोर प्रक्रियाः मिश्रित नमक
2) मात्राः 2 जिग (रैक) /टैंक x 1टैंक = 2जिग (रैक)
3) वर्तमान घनत्वः 70A
4) प्रक्रिया समयः 2-8 मिनट
6सील करना
1) सील करने की विधि: मध्यम या सामान्य तापमान पर सील करना
2)मात्राः6 जार (रैक) / टैंक x 1 टैंक
3) प्रसंस्करण समय 10-15 मिनट
五. डिजाइन पैरामीटर और सेटिंग
1. एनोडाइजिंग उपचार क्षेत्र:
1)प्रत्येक एनोडाइजिंग प्रक्रिया टैंक के लिए 40 मिनट की आवश्यकता होती है, जहां कुल jig ((rack) / वर्षः
(२ रैक x ४ टैंक x ६० मिनट/घंटा) ÷ ४० मिनट x ६०० घंटे = ७२०० जिक्स (रैक)
2)डिजाइन 50m2/jig ((rack) । जहां प्रत्येक टैंक 100m2 है
3)क्षेत्र उपचार/वर्षः 7200jig ((रैक) x 50m2 /jig = 360000m2
2. एनोडाइजिंग उपचार वजनः
मासिक उत्पादनः 360000m2÷350m2/T*0.9=925T¥900T
3.बिजली की खपत:
1) एनोडाइजिंग टैंक:100m2/टैंक* 130A/m2÷0.9=14444A/टैंक
पावर रेक्टिफायर: 15000A =4 यूनिट
2) क्लोरिंग टैंक:100m2/टैंक × 70A/m2÷0.9 = 7777A/टैंक
रंग सुधारकः 8000A =2 यूनिट
六. प्रक्रिया चैट
| यूएन के लिए निबंधन | ||
| 1 | डी | वसा घटाना |
| 2 | रु. | कुल्ला करना |
| 3 | HW Rs | गर्म पानी से कुल्ला करना |
| 4 | AE | क्षारीय उत्कीर्णन |
| 5 | नहीं | तटस्थता |
| 6 | एक | एनोडाइजिंग |
| 7 | Cl | रंग |
| 8 | स्ल | सील करना |
| 9 | एमयू | सामग्री उतारना |
| 10 | पीसी | पैकिंग |
