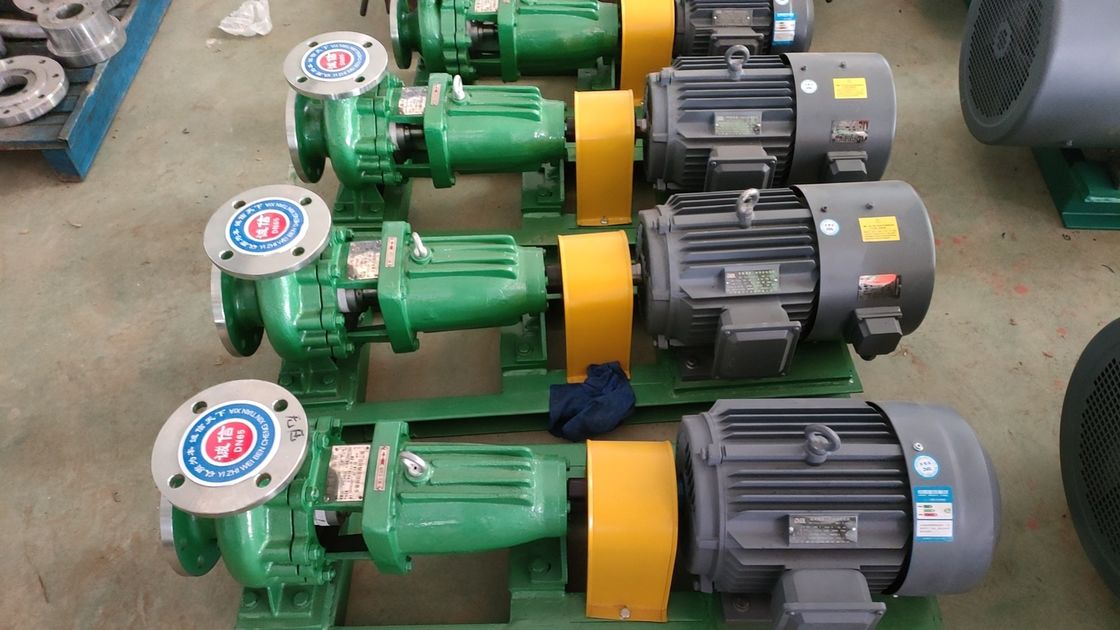

फ्लोरोप्लास्टिक पंप बॉडी के साथ IHF 3KW सेंट्रीफ्यूगल पंप श्रृंखला

आईएचएफ केन्द्रापसारक पंप श्रृंखला

उत्पाद का उद्देश्य

यह उत्पाद व्यापक रूप से ऑटोमोबाइल विनिर्माण में अचार और पेंटिंग प्रक्रियाओं के लिए लागू होता है; गैर लौह धातु के पिघलने में इलेक्ट्रोलाइट परिवहन; क्लोरीन पानी की प्रक्रिया प्रवाह,अपशिष्ट जल उपचार, और आयन विनिमय झिल्ली कास्टिक सोडा परियोजना में एसिड जोड़।

ऑपरेटिंग तापमानः -20^.सी-100^.सी.

डिजाइन की विशेषताएं

आईएचएफ केन्द्रापसारक पंप को अंतरराष्ट्रीय मानकों के अनुसार डिजाइन किया गया है। पंप शरीर को धातु के आवरण में फ्लोरोप्लास्टिक के साथ अस्तरित किया गया है,और इम्पेलर और पंप कवर को धातु के आवेषणों में लिपटे फ्लोरोप्लास्टिक मिश्र धातु के साथ दबाया और बनाया जाता हैशाफ्ट सील उन्नत बाहरी तरंगदार पाइप यांत्रिक सील को अपनाता है, और स्थिर अंगूठी 99.9% एल्यूमीनियम ऑक्साइड सिरेमिक से बना है।गतिशील अंगूठी टेट्राफ्लोरो भरने की सामग्री (या अन्य सामग्री विशेष रूप से उपयोगकर्ता की विशेष कार्य परिस्थितियों के अनुसार डिजाइन) से बना है, जो अच्छा संक्षारण प्रतिरोध, पहनने के प्रतिरोध और सील प्रदर्शन की विशेषता है।

संरचना और सामग्री

पंप इनलेट का व्यास < 150 मिमी

1. पंप शरीर HT200 अस्तर F46

2फ्लोरोप्लास्टिक मिश्र धातु

3, सील रिंग फ्लोरो रबर

4, पंप हुड HT200 अस्तर F46

5, मशीन सीलिंग ग्रंथि 1Cr18Ni9Ti

6मैकेनिकल सील सिलिकॉन कार्बाइड, कठोर मिश्र धातु

7, लेयरिंग बॉक्स HT200

8, पंप धुरी 45^#इस्पात

पंप इनलेट व्यास ≥ 150 मिमी

1, पंप शरीर HT200 अस्तर F46

2फ्लोरोप्लास्टिक मिश्र धातु

3, सील रिंग फ्लोरो रबर

4, पंप हुड HT200 अस्तर F46

5, इम्पेलर नट F46 अस्तर 45^#इस्पात

6मैकेनिकल सील सिलिकॉन कार्बाइड, कठोर मिश्र धातु

7, एक्सल आस्तीन F46 अस्तर 45^#इस्पात

8, पंप धुरी 45^#इस्पात

मॉडल का अर्थ

अंतर्राष्ट्रीय मानक रासायनिक पंप श्रृंखला के लिए आईएच कोड

F ओवरकंट्रेंट घटक की सामग्री फ्लोरोप्लास्टिक मिश्र धातु है

50 पंप इनलेट का व्यास 50 मिमी है

32 पंप आउटलेट का व्यास 32 मिमी है

160 रोलर का नाममात्र व्यास 160 मिमी है

D संक्षिप्त समर्थन संरचना कोड

आंशिक घटक

शाफ्ट आस्तीन शाफ्ट से अलग है, जिससे इसे बनाए रखना आसान हो जाता है और उपयोग की लागत कम हो जाती है।

इम्पेलर पूरी तरह से धातु से बना है और फ्लोरोप्लास्टिक संरचना के साथ लिपटे हुए है, और ऑपरेशन के दौरान भागों को विकृत नहीं किया जाता है और स्थिर रूप से काम करता है।

पंप शरीर एक उच्च शक्ति वाले कास्ट आयरन अस्तर वाली फ्लोरोप्लास्टिक संरचना को अपनाता है, और प्लास्टिक धातु इंटरफ़ेस एक विशेष प्रबलित संरचना को अपनाता है, जो कसकर बंधा हुआ है और उपयोग करने के लिए सुरक्षित है।

पंप के ढक्कन के अतिप्रवाह भाग को फ्लोरोप्लास्टिक से समान रूप से लपेटा गया है, जिसकी संरचना सरल और स्थापना सुविधाजनक है।
