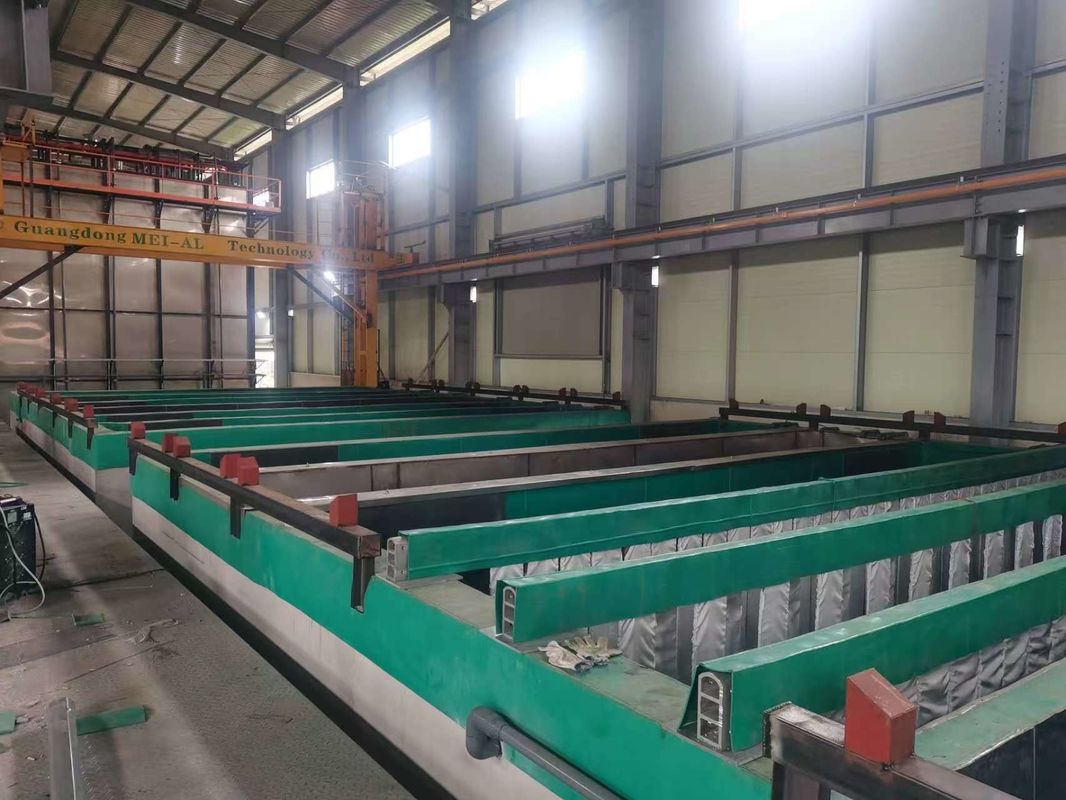

600 टन मासिक आपूर्ति क्षमता के साथ एल्यूमीनियम प्रोफाइल के लिए अनुकूलन योग्य एनोडाइजिंग लाइन

600 टन मासिक आपूर्ति क्षमता के साथ एल्यूमीनियम प्रोफाइल के लिए अनुकूलन योग्य एनोडाइजिंग लाइन

一.उत्पाद विवरण

1एनोडाइजिंग उत्पादन लाइन के लिए उपकरण के सावधानीपूर्वक नियंत्रण और प्रक्रिया मापदंडों के सख्त विनियमन की आवश्यकता होती है, जिसमें वर्तमान घनत्व, तापमान, समय आदि शामिल हैं।उच्च गुणवत्ता वाले एनोडाइज्ड उत्पादों के निर्माण के लिए इन महत्वपूर्ण प्रक्रिया चरों में महारत हासिल करना आवश्यक है.
2एनोडाइजिंग को विभिन्न उद्योगों जैसे एयरोस्पेस, ऑटोमोटिव और इलेक्ट्रॉनिक्स में घटकों की सतह उपचार में व्यापक अनुप्रयोग मिलता है।यह न केवल उत्पाद के प्रदर्शन को बढ़ाता है बल्कि इसकी सौंदर्य अपील को भी बढ़ाता है.
3प्रौद्योगिकी की निरंतर प्रगति के साथ, विभिन्न उद्योगों के लिए अनुकूलित बेहतर सतह उपचार समाधान प्रदान करने के लिए एनोडाइजिंग तकनीकों को लगातार अनुकूलित और उन्नत किया जा रहा है।

二डिजाइन की स्थिति

三प्रसंस्करण टैंक

四उपचार प्रक्रिया:

1. वसा घटाना
   (1) 6जग (रैक) / टैंक x 1 टैंक=6jig ((रैक)
   (2) उपचार का समयः 2-5 मिनट
2. क्षारीय उत्कीर्णन
   (1) 6जग (रैक) / टैंक x 2 टैंक=12जग(रैक)
   (2)उपचारसमयः 3-15 मिनट
3. तटस्थता
   (1) 6जग (रैक) / टैंक x 1 टैंक=6जग(रैक)
   (2)उपचारसमयः 1-5 मिनट
4. एनोडाइजिंग
   (1) 2 जिग (रैक) /टैंक x 4टैंक = 8जिग (रैक)
   (2) वर्तमान घनत्वः 130A/m2
   (3) प्रसंस्करण का समय: 30 मिनट
   (4) गैर-प्रसंस्करण समयः 10 मिनट
   (5) कुल समय 30+10=40 मिनट

(6)औसत एनोडाइजिंग परत: 0.3*1.3*30*0.77 =10.81um

5. रंग 1

1)क्लोर प्रक्रियाः मिश्रित नमक

2) मात्राः 2 जिग (रैक) /टैंक x 1टैंक = 2जिग (रैक)

3) वर्तमान घनत्वः 70A

4) प्रक्रिया समयः 2-8 मिनट

6सील करना
1) सील करने की विधि: मध्यम या सामान्य तापमान पर सील करना
2)मात्राः6 जार (रैक) / टैंक x 1 टैंक
3) प्रसंस्करण समय 10-15 मिनट

五. डिजाइन पैरामीटर और सेटिंग

1. एनोडाइजिंग उपचार क्षेत्र:
1) प्रत्येक एनोडाइजिंग प्रक्रिया टैंक के लिए 40 मिनट की आवश्यकता होती है, जहां कुल jig ((रैक) / वर्षः​

(२ रैक x ४ टैंक x ६० मिनट/घंटा) ÷ ४० मिनट x ६०० घंटे = ७२०० जिक्स (रैक)

2)डिजाइन 50m2^/jig ((rack) । जहां प्रत्येक टैंक 100m2 है
3)क्षेत्र उपचार/वर्षः 7200jig ((रैक) x 50m2 /jig = 360000m2

2. एनोडाइजिंग उपचार वजनः
मासिक उत्पादन

360000m2÷350m2/T*0.6=617T¥600T

3.बिजली की खपत:
1) एनोडाइजिंग टैंक:100m2/टैंक* 130A/m2÷0.2=A/टैंक

पावर रेक्टिफायर: 15000A =4 यूनिट
2) क्लोरिंग टैंक:100m2/टैंक × 70A/m2÷0.9 = 7777A/टैंक

रंग सुधारकः 8000A =2 यूनिट

六. प्रक्रिया चैट
