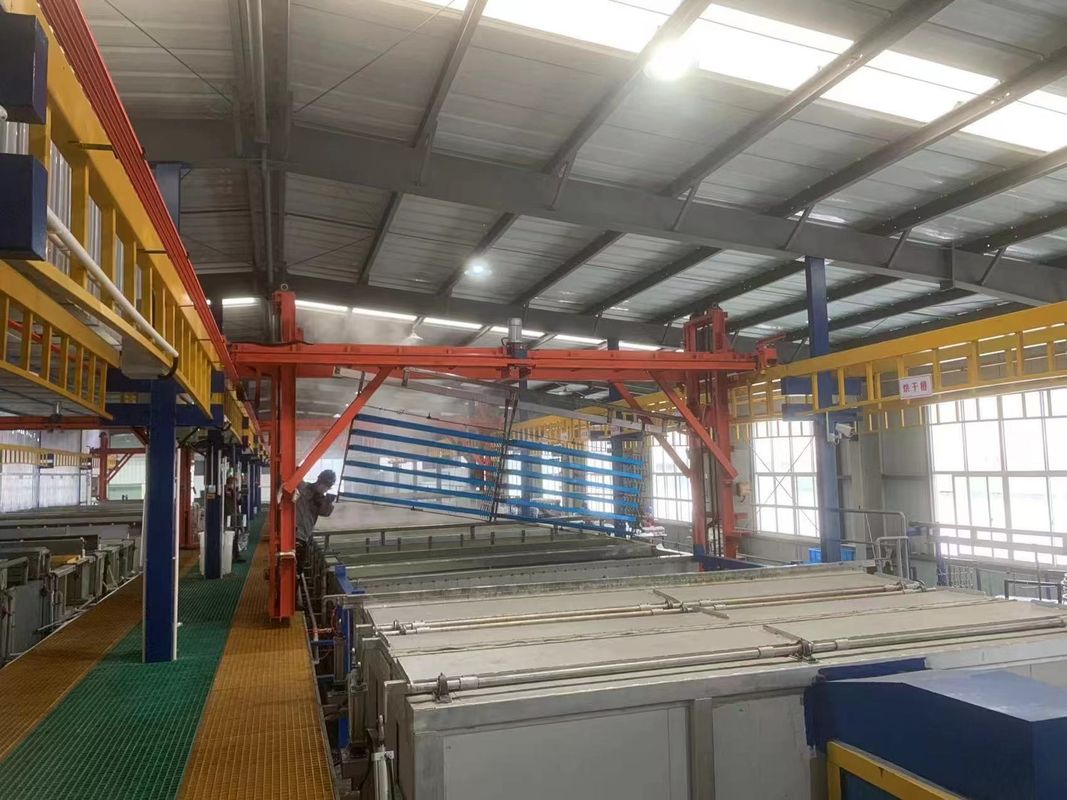

उन्नत अपशिष्ट प्रबंधन के साथ 1500 टन / एम ऑक्सीकरण उत्पादन लाइन

उन्नत अपशिष्ट प्रबंधन के साथ 1500 टन / एम ऑक्सीकरण उत्पादन लाइन

一वर्णन

1एनोडाइजिंग उत्पादन लाइनों में आमतौर पर प्री-ट्रीटमेंट से ऑक्सीकरण तक और फिर पोस्ट-ट्रीटमेंट तक के कई चरण होते हैं, जिनमें से प्रत्येक महत्वपूर्ण होता है।

2एनोडाइजिंग उत्पादन लाइन की बुद्धि और स्वचालन इसके आधुनिकीकरण के संकेत हैं।उत्पादन लाइनें वास्तविक समय में प्रक्रिया मापदंडों की निगरानी और समायोजन कर सकती हैंस्वचालित उपकरण उत्पादन की दक्षता में सुधार करते हैं और मैनुअल हस्तक्षेप से होने वाली त्रुटियों को कम करते हैं।

3इसके अतिरिक्त, पर्यावरण संरक्षण आधुनिक एनोडाइजिंग उत्पादन लाइनों की एक और प्रमुख चिंता है।साथ ही जल परिसंचरण प्रणालियों और गर्मी वसूली के कार्यान्वयन, सभी का उद्देश्य पर्यावरण पर प्रभाव को कम करना और सतत उत्पादन प्राप्त करना है।

二डिजाइन की स्थिति

三प्रसंस्करण टैंक

1. वसा घटाने वाला [मुक्त सल्फ्यूरिक एसिड180±30 g/l] 1 टैंक
2. क्षारीय उत्कीर्णन[Fक्षारीय 40-60g/l,Al3+ 30-120g/] 2 टैंक
3. तटस्थता[मुक्त सल्फ्यूरिक एसिड180±20g/l] 1 टैंक
4. एनोडाइजिंग [मुक्त सल्फ्यूरिक एसिड140-180g/l,Al3+≤20g/l]5 टैंक
5. रंग [स्टैनस सल्फेट 3-8 ग्राम/लीटर,मुक्त सल्फ्यूरिक एसिड15-25g/l, PH 0.8-1.2]3 टैंक
6. मध्यम तापमान सीलिंग [PH 5-6.5,निकेल आयन0.8-1.3 ग्राम/लीटर,फ्लोरियन0.3-0.7 g/l] 3 टैंक

四.उपचार प्रक्रिया:

1. वसा घटाना
   (1) 6जग (रैक) / टैंक x 1 टैंक=6jig ((रैक)
   (2) उपचार का समयः 2-5 मिनट
2. क्षारीय उत्कीर्णन
   (1) 6जग (रैक) / टैंक x 2 टैंक=12जग(रैक)
   (2)उपचारसमयः 3-15 मिनट
3. तटस्थता
   (1) 6जग (रैक) / टैंक x 1 टैंक=6जग(रैक)
   (2)उपचारसमयः 1-5 मिनट
4. एनोडाइजिंग
   (1) 3 जिग (रैक) /टैंक x 5टैंक = 15जिग (रैक)
   (2) वर्तमान घनत्वः 130A/m2
   (3) प्रसंस्करण का समय: 30 मिनट
   (4) गैर-प्रसंस्करण समयः 10 मिनट
   (5) कुल समय 30+10=40 मिनट

(6)औसत एनोडाइजिंग परत: 0.36*1.3*30*0.77 =10.81um

5. रंग 1

1)क्लोर प्रक्रियाः मिश्रित नमक

2) मात्राः 3 जिग (रैक) /टैंक x 1टैंक = 3जिग (रैक)

3) वर्तमान घनत्वः 70A

4) प्रक्रिया समयः 2-8 मिनट

6सील करना
1) सील करने की विधि: मध्यम या सामान्य तापमान पर सील करना
2)मात्राः6 जार (रैक) / टैंक x 1 टैंक
3) प्रसंस्करण समय 10-15 मिनट

五. डिजाइन पैरामीटर और सेटिंग

1. एनोडाइजिंग उपचार क्षेत्र:
1)प्रत्येक एनोडाइजिंग प्रक्रिया टैंक के लिए 40 मिनट की आवश्यकता होती है, जहां कुल jig ((रैक) / वर्षः​

(३ रैक x ५ टैंक x ६० मिनट/घंटा) ÷ ४० मिनट x ६०० घंटे = १३५०० jig ((रैक)

2)डिजाइन 50m2^/jig ((rack) । जहां प्रत्येक टैंक 100m2 है
3)क्षेत्र उपचार/वर्षः 13500jig ((रैक) x 50m2 /jig = 675000m2

2. एनोडाइजिंग उपचार वजनः
मासिक उत्पादनः 675000m2÷350m2/T*0.9=1735T₹1500T

3.बिजली की खपत:
1) एनोडाइजिंग टैंक:100m2/टैंक* 130A/m2÷0.9=14444A/टैंक

पावर रेक्टिफायर: 15000A = 3 यूनिट
2) क्लोरिंग टैंक:100m2/टैंक × 70A/m2÷0.9 = 7777A/टैंक

रंग सुधारकः 8000A = 3 यूनिट

六. प्रक्रिया चैट
