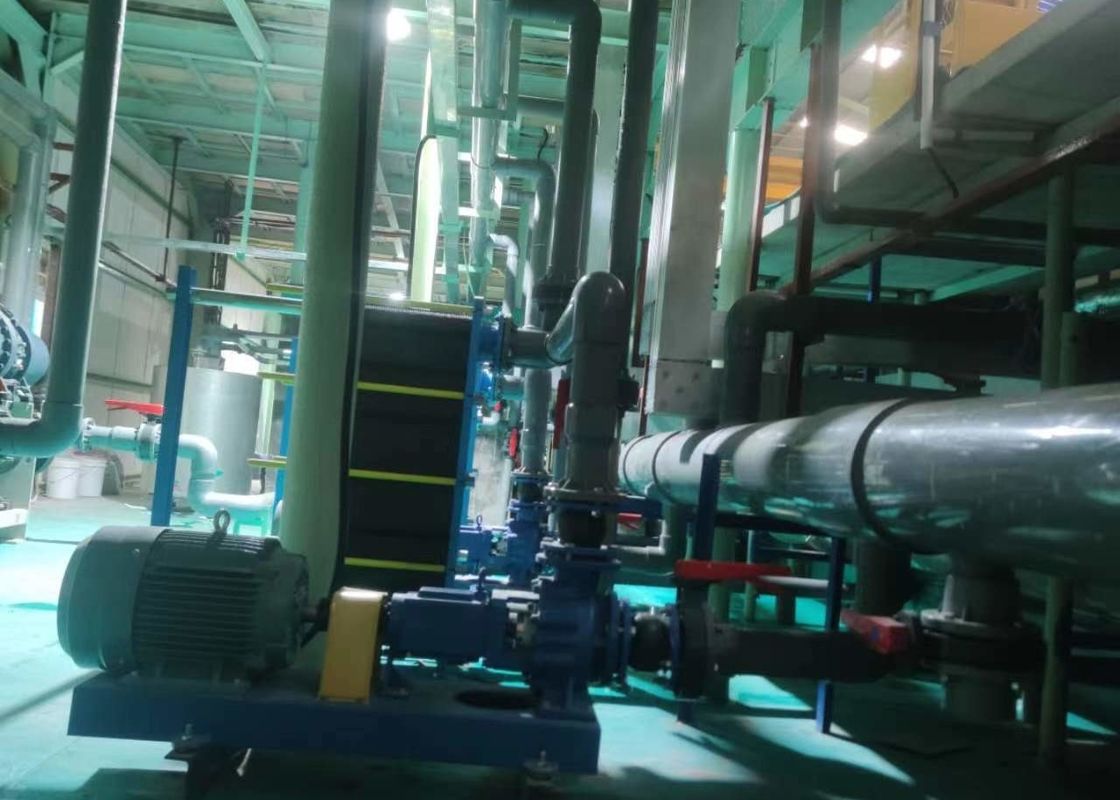

विद्युत एनोडाइजिंग लाइन सहायक उपकरण संक्षारण प्रतिरोधी एसजेड सीरीज पंप

एसजेड फ्लोरोप्लास्टिक केन्द्रापसारक पंप

संरचनात्मक विशेषताएँ

एसजेड श्रृंखला पंप एक एकल चरण एकल सक्शन केन्द्रापसारक पंप है, जिसमें एक अक्षीय सक्शन इनलेट और एक रेडियल डिस्चार्ज आउटलेट है।

संरचना सरल है, और पंप शाफ्ट और प्ररित करनेवाला सीधे जुड़े हुए हैं।

सुविधाजनक कनेक्शन, इनलेट और आउटलेट दोनों मानक निकला हुआ किनारा कनेक्शन हैं।

पंप के प्रवाह मार्ग घटक फ्लोरोप्लास्टिक्स (F26, F46) से बने होते हैं, और सहायक घटक कास्ट पार्ट्स (HT200) से बने होते हैं।

विशिष्ट आवेदन पत्र

मजबूत संक्षारक मीडिया जैसे एसिड, क्षार, नमक समाधान, मजबूत ऑक्सीडेंट, कार्बनिक विलायक इत्यादि की कोई भी सांद्रता।

उद्योग जैसे पेट्रोलियम, रसायन, कीटनाशक, अचार बनाना, रंगाई, कागज बनाना, इलेक्ट्रोप्लेटिंग आदि।

परिचालन की स्थिति

ठोस कणों या रेशों से रहित एक पतला माध्यम;

मध्यम तापमान: -20 ℃~120 ℃;

अधिकतम मध्यम घनत्व 1.35x10 किग्रा/मीटर ³;

उच्चतम पर्यावरणीय तापमान +40°C है;

समुद्र तल से 1000 मीटर तक;

सिस्टम का अधिकतम दबाव 10बार है।

स्थापना की शर्तें

पंप की स्थापना को यह सुनिश्चित करना चाहिए कि यह उपयोग के दौरान सिस्टम पाइपलाइन के तनाव से प्रभावित न हो;

पंप को एक स्थिर क्षैतिज आधार पर तय किया जाना चाहिए;

मोटर के सामान्य संचालन को सुनिश्चित करने के लिए, पंप को अच्छी वेंटिलेशन स्थितियों और ठंड-रोधी स्थिति में स्थापित किया जाना चाहिए;

विद्युत वायरिंग उपकरण को यह सुनिश्चित करना चाहिए कि पंप चरण हानि, अस्थिर वोल्टेज, रिसाव और अधिभार से क्षतिग्रस्त न हो।

प्रदर्शन वक्र

क्यू/एच: रेटेड गति पर प्रवाह दर और हेड वक्र का प्रतिनिधित्व करता है;

पावर वक्र: P2 प्रति घंटे 1x10 ³ किलोग्राम/मीटर ³ इनपुट पावर के मध्यम घनत्व का प्रतिनिधित्व करता है;

दक्षता वक्र: एटा पंप की दक्षता को दर्शाता है।

वक्र स्थितियाँ

सभी वक्र 50Hz, 3x380V के मापे गए मानों और 2900r/मिनट की स्थिर गति पर मोटर पर आधारित हैं।

सभी माप 20 ℃ के तापमान पर बिना गैस के पानी का उपयोग करके किए गए थे, और वक्र 1 मिमी2/सेकेंड की गतिज चिपचिपाहट पर लागू होता है।

अत्यधिक प्रवाह और मोटर अधिभार को रोकने के लिए पंपों का उपयोग बोल्ड कर्व की प्रदर्शन सीमा को संदर्भित करना चाहिए।

जब पंप द्वारा संप्रेषित तरल का घनत्व परिचालन स्थितियों की सीमा से अधिक हो जाता है, तो तदनुसार उच्च आउटपुट पावर वाली मोटर का उपयोग किया जाना चाहिए।

लाइन टॉलरेंस ISO9006:2012, ग्रेड 3बी का अनुपालन करता है

विद्युत मशीनरी

मोटर पूरी तरह से बंद, एयर-कूल्ड दो पोल मोटर है;

सुरक्षा स्तर: IP55;

इन्सुलेशन स्तर: एफ;

मानक वोल्टेज: 50 हर्ट्ज, 3x380V
